STR-4X15W-B Oświetlenie szynowe - zestaw 4 x 15 W czarny, X-LINE

Oświetlenie szynowe - zestaw 4 x 15 W czarny, X-LINE, DPM

Zestaw oświetlenia szynowego jest kompletny układem oświetleniowym, ale może stanowić również bazę do rozpoczęcia instalacji oświetlenia szynowego, jeśli planujesz jego rozbudowę.

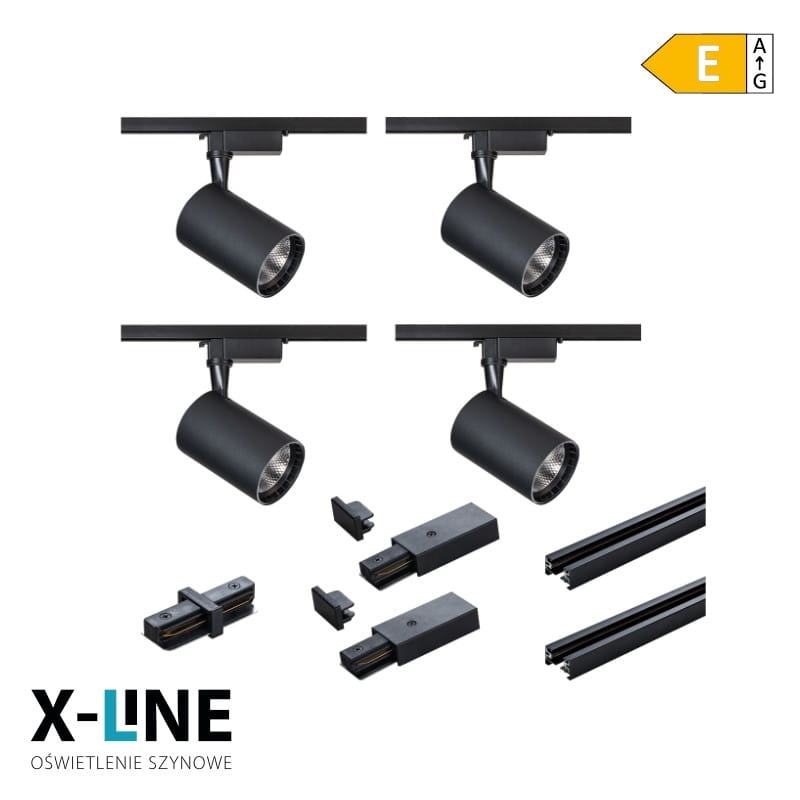

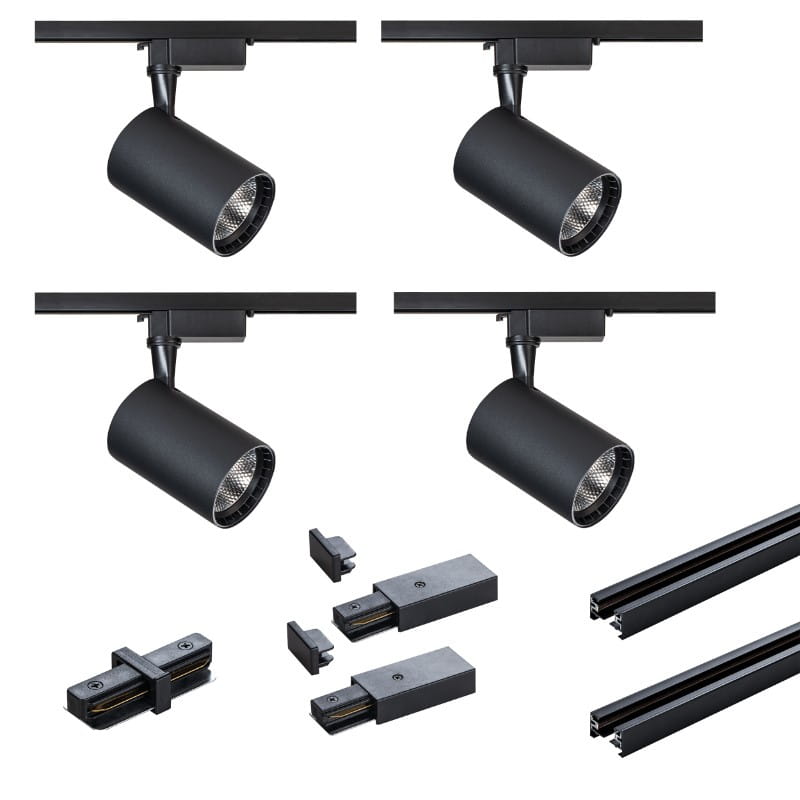

W zestawie szynowym X-LINE znajdują się dwie szyny 1-fazowe STS długości 1 m, cztery reflektory STR o mocy 15 W oraz złączka prosta typu "I" i złączki końcowe.

Wszystkie elementy zestawu STR-4X15W-B w kolorze czarnym stworzą gustowne oświetlenie i doskonale wkomponują się do każdego wnętrza.

System oświetlenia szynowego serii X-LINE, marki DPM to system 1-fazowy, pozwalający na włączanie/wyłączanie wszystkich źródeł światła systemu jednocześnie.

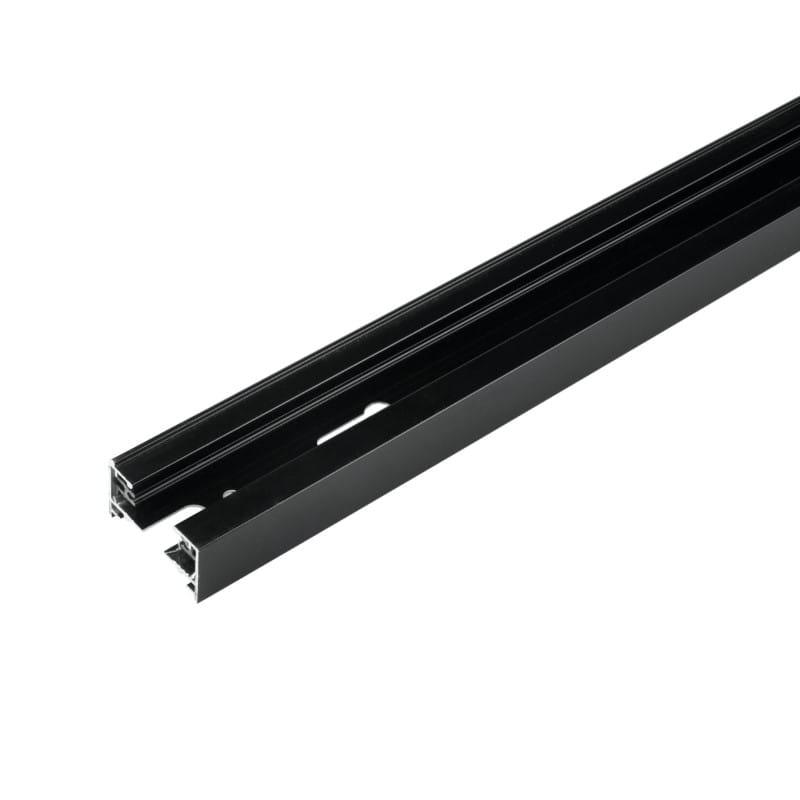

Szyny oświetleniowe 1-metrowe, czarne

Szyna stanowi podstawę montażu oświetlenia szynowego. Umożliwia instalację reflektorów oraz lamp wiszących.

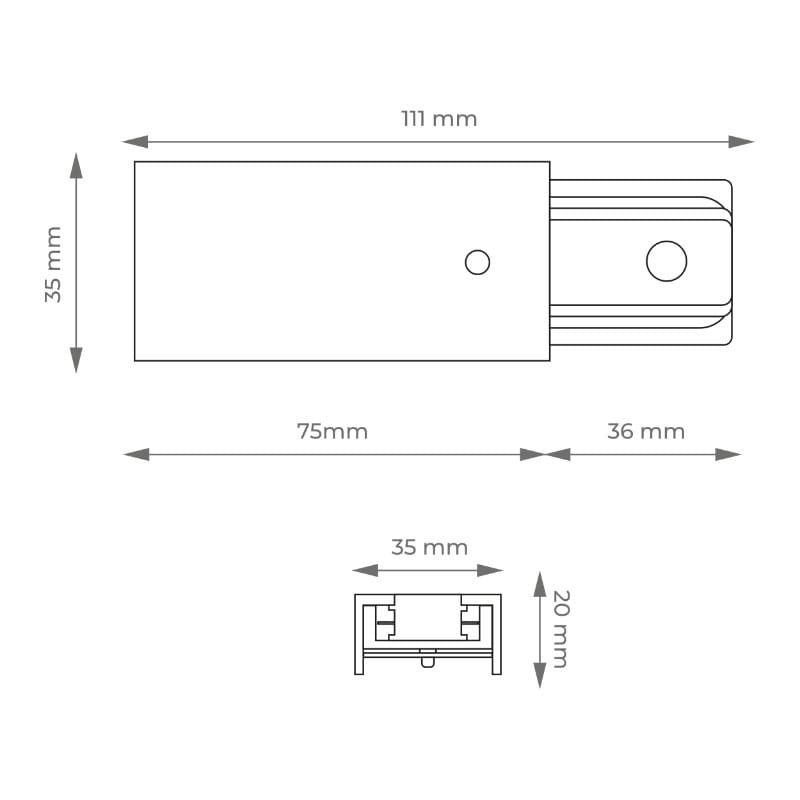

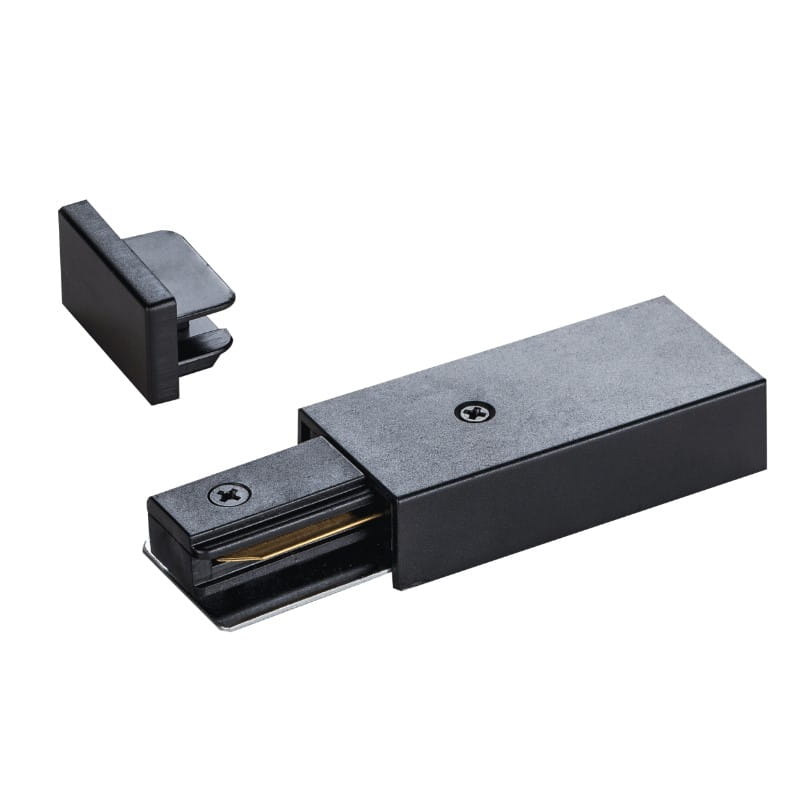

Szyny zbudowane są z lekkiego profilu aluminiowego o szerokości 35 mm i wysokości 20 mm. Mały i lekki profil pozwala na stworzenie minimalistycznego i nowoczesnego systemu oświetlenia w pomieszczeniu. Do szyn dodawane są złączki końcowe oraz złączki zasilające umożliwiające podłączenie szyny bezpośrednio do sieci.

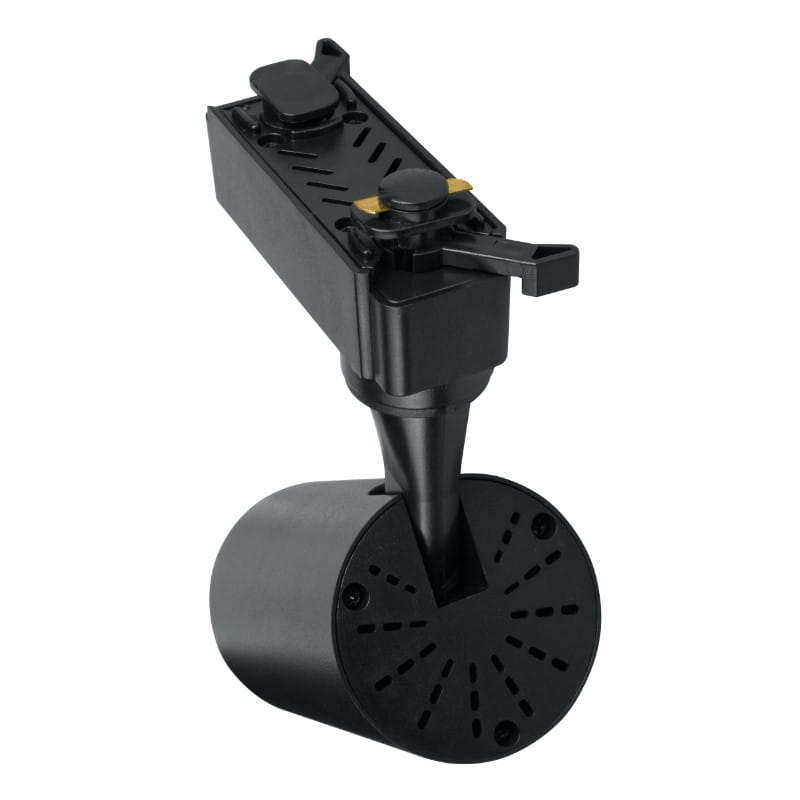

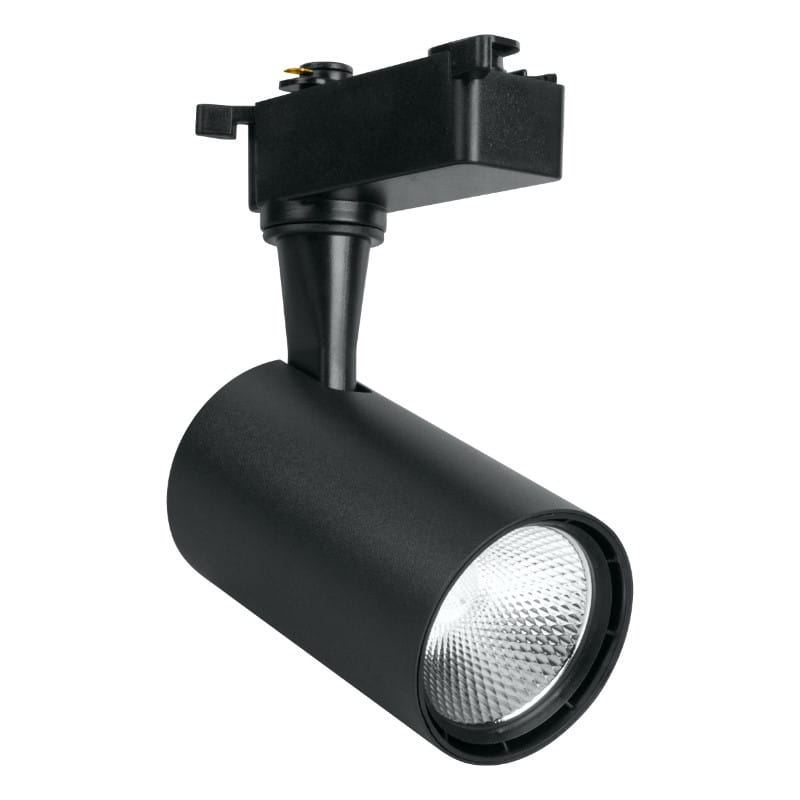

Reflektory szynowe 15 W czarne

Reflektory szynowe montuje się na szynach oświetleniowych. Każdy z czterech reflektorów posiada diody LED typu COB o mocy 15 W i strumieniu świetlnym 1434 lm, co odpowiada tradycyjnej żarówce o mocy 80 W.

Światło, które wytwarzają posiada neutralną barwę 4000 K. Jest to najbardziej uniwersalna barwa światła pasująca zarówno do biura jak i pomieszczenia domowego. Świetnie sprawdzi się w pokoju dziecięcym.

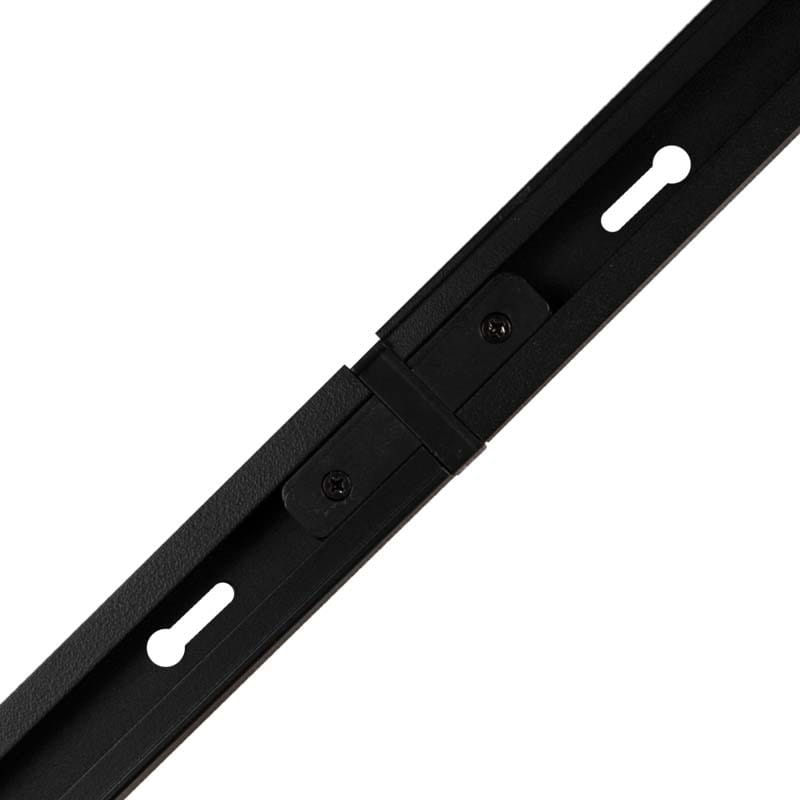

Złączka typu " I " czarna

Złączka typu " I " służy do łączenia szyn w linii prostej. Łączniki szynowe przekazują napięcie do kolejnej szyny z łącznika zasilającego zamocowanego na pierwszej szynie w ciągu.

Jak zaprojektować oświetlenie szynowe X-LINE w twojej przestrzeni?

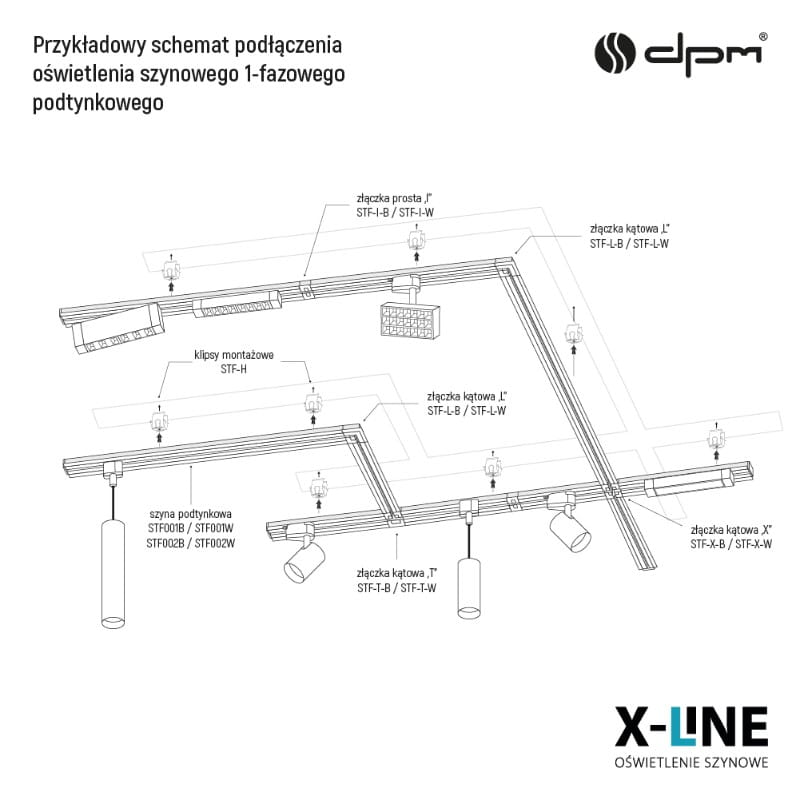

Bazowym produktem systemu szynowego X-LINE są szynoprzewody o długości 1 m lub 2 m, dostępne w kolorze białym lub czarnym. Należy zacząć od wyboru preferowanego sposobu montażu - podtynkowego lub natynkowego (natynkowy można również podwiesić używając zestawu linkowego). Każda szyna zawiera złączkę zasilającą, umożliwiającym podłączenie bezpośrednio do sieci AC 230 V, oraz zaślepkę końcową.

Możesz łączyć szyny w różne kształty geometryczne, korzystając z złączek w kształcie litery I, T, X, L, oraz złączki elastycznej.

Źródła światła można dobrać dowolnie z szerokiej oferty produktów X-LINE i skomponować oświetlenie według indywidualnych potrzeb. Reflektory, lampy wiszące i szynowe niezależnie od Twojego wyboru, możesz je wpinać i wypinać w dowolnym miejscu na całej długości szyny. Używając złączki STAB / STAW, która pełni funkcję podsufitki możesz podłączyć do szyny dowolną lampę zasilaną napięciem AC 230 V~.

Montaż zestawu szynowego

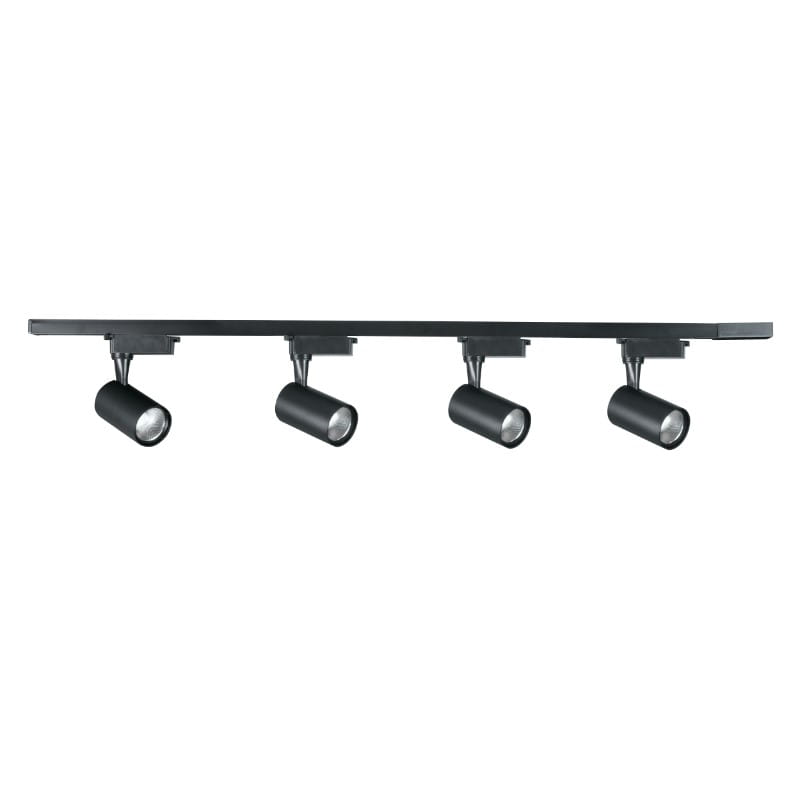

Montaż zestawu szynowego należy rozpocząć od instalacji szynoprzewodów. Można połączyć je złączką z zestawu i zamontować jeden ciąg szynowy lub zamontować dwie szyny osobno (przewody zasilające należy podpiąć w złączce zasilającej końcowej raz przy zastosowaniu złączki "I" lub dwa razy do każdej szyny osobno w przypadku opcji bez złączki "I"). Istnieje możliwość montażu podwieszanego przy dodatkowym zakupie zestawu linkowego STPW / STPB. Na koniec wystarczy zamontować reflektory.

Instalacja szynoprzewodów polega na podłączeniu kabli zasilających sieci AC 230 V do złączki zasilającej na końcu szyny i przymocowaniu szyny do sufitu lub ściany przy użyciu wkrętów. Należy odkręcić śrubki, umieścić kołki w ścianie / suficie i następnie przyłożyć i przykręcić szynę.

W przypadku montażu podwieszanego należy użyć zestawu linkowego STPW / STPB. Wsunąć i przykręcić blaszkę do szyny, a linkę przymocować do sufitu przy pomocy kołków i śrubek (zaleca się stosować 2 zestawy linkowe na 1 m bieżący szyny).

Uwaga! Jeśli przewody zasilające są wcześniej wyprowadzone i wypadają np. na łączeniu szyn, należy dobrać odpowiednią złączkę zasilającą prostą (STRMW / STRMB) lub kątową (STLPW / STLPB) i zastąpić nią złączkę zasilającą końcową z szyny. Jedna złączka zasilająca na 20 m szynoprzewodów.

Montaż złączek jest bardzo prosty. Należy w pierwszej kolejności odkręcić śrubki od złączki, następnie wsunąć złączkę w szynoprzewód i przykręcić śrubki z powrotem.

Instalacja wszystkich dostępnych źródeł światła w szynoprzewodach przebiega w ten sam sposób. Wystarczy przyłożyć lampę / reflektor lub złączkę STAB / STAW z własną lampą do szyny i przesunąć do końca blokadę / zatrzask, który przymocuję źródło światła do szyny oraz doprowadzi do niego prąd z szynoprzewodu.

Cechy charakterystyczne STR-4X15W-B:

• Rodzaj: zestaw szynowy.
• System szynowy: 1-fazowy X-LINE DPM.
• Zawartość zestawu: 4 x reflektor STR-15W-B, 2 x szyna STS001B, 1 x złączka STCIB, złączki końcowe, wkręty i kołki do montażu.
• Kształt złączki: prosty, typ „I”.
• Źródło światła reflektora: LED typu COB.
• Moc reflektora: 15 W
• Barwa światła reflektora: 4100 K (neutralny biały).
• Strumień świetlny reflektora: 1434 lm
• Wymiary szyny: 3,4 x 2 x 100 cm

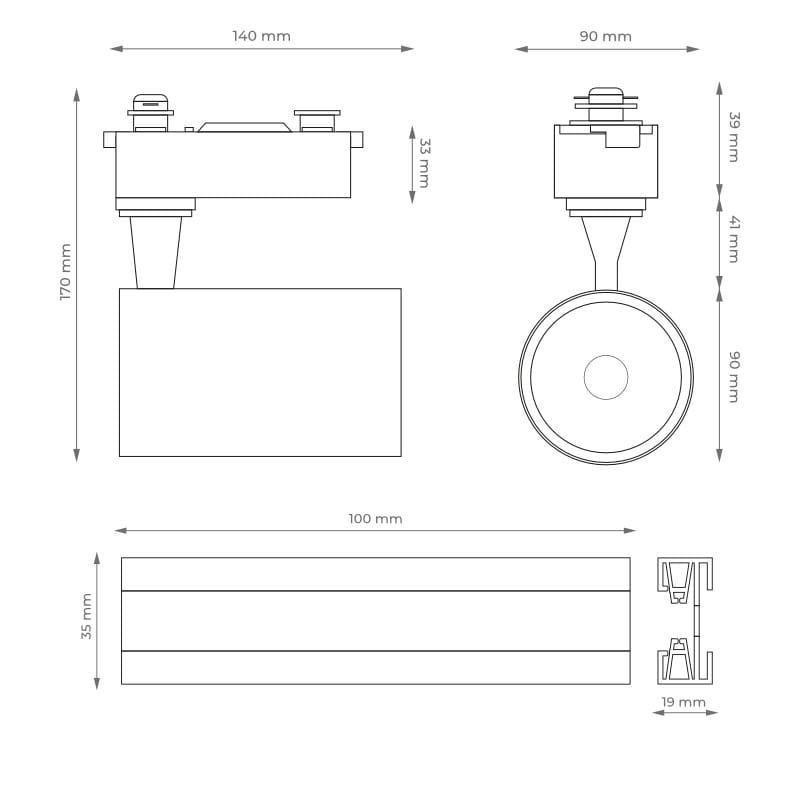

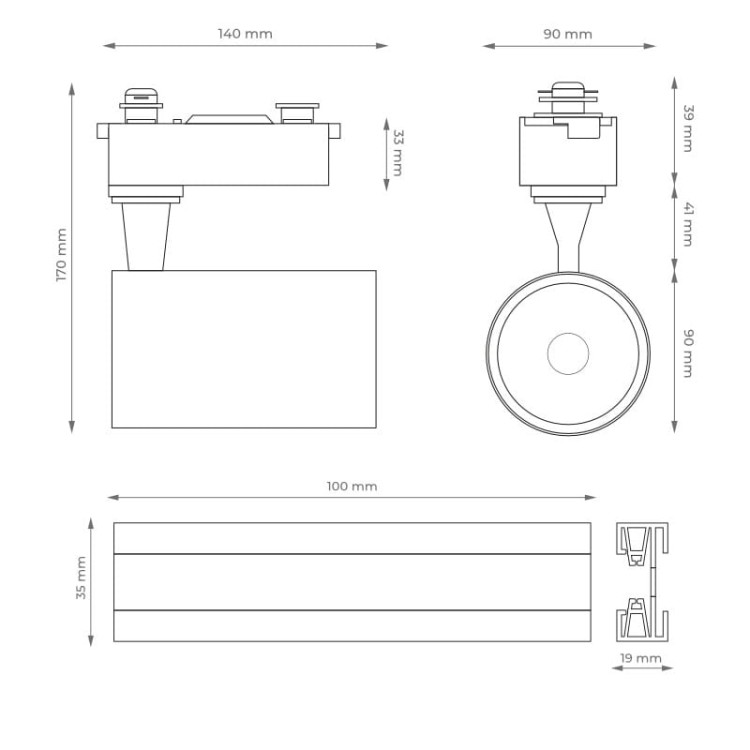

• Wymiary reflektora: 9 x 9 x 14 cm

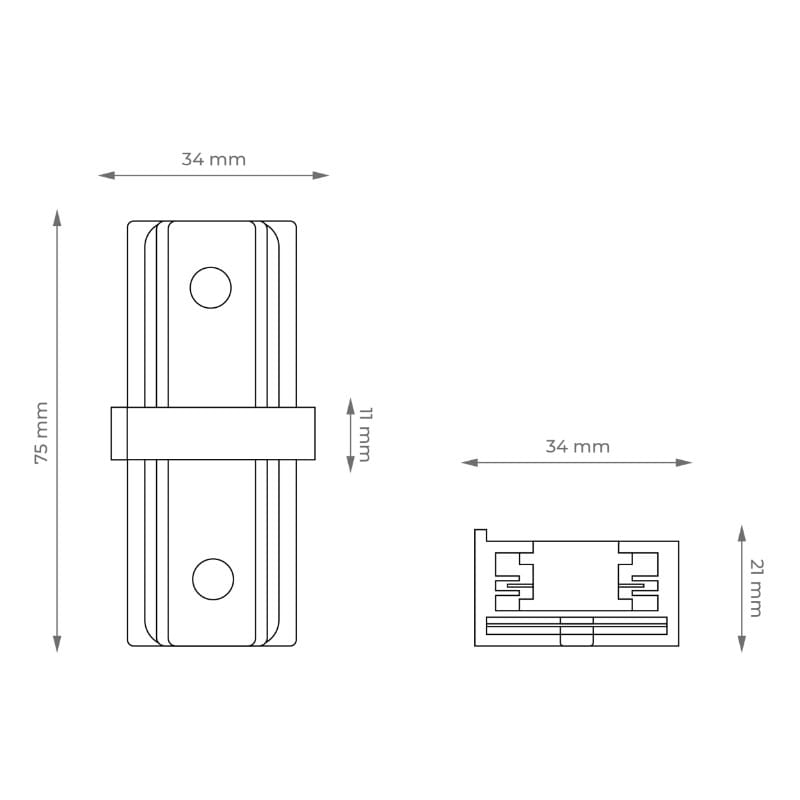

• Wymiary złączki: 75 x 21 x 34 mm
• Zasilanie: AC 230 V~
• Materiał: aluminium.
• Kolor: czarny.
• Stopień ochrony: IP20.

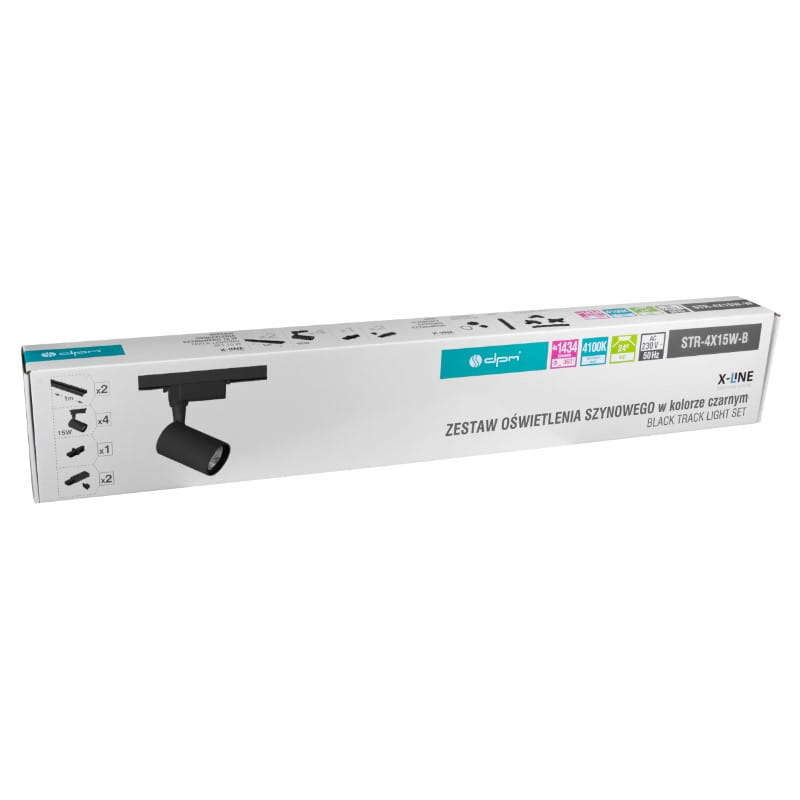

• Opakowanie: karton.

W ofercie posiadamy jeszcze taki sam zestaw, ale w kolorze białym oraz zestawy z reflektorami o mocy 5 W i GU10 w kolorach białym, czarnym lub złotym.
