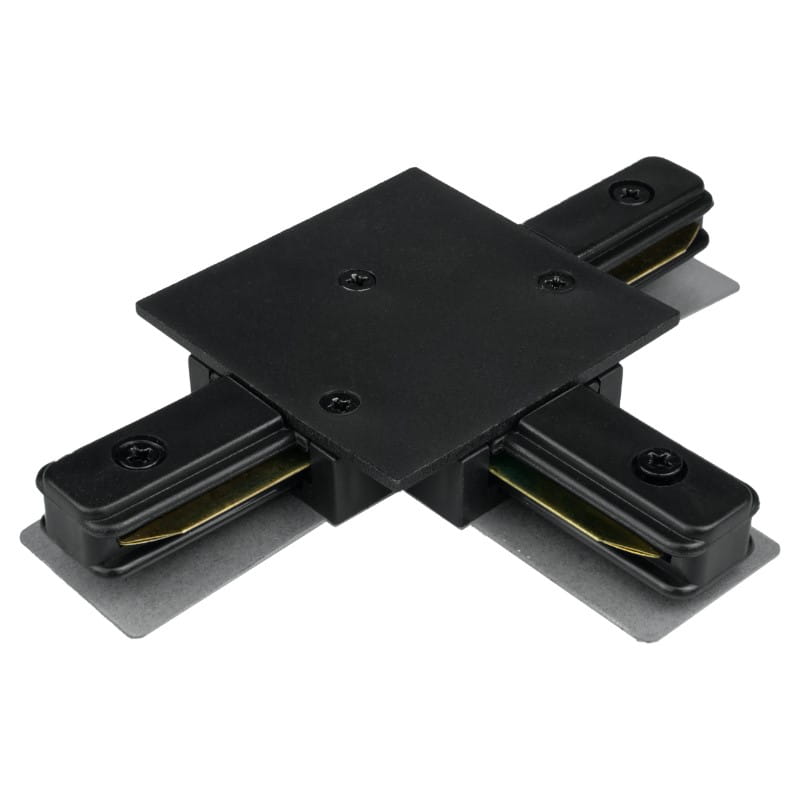

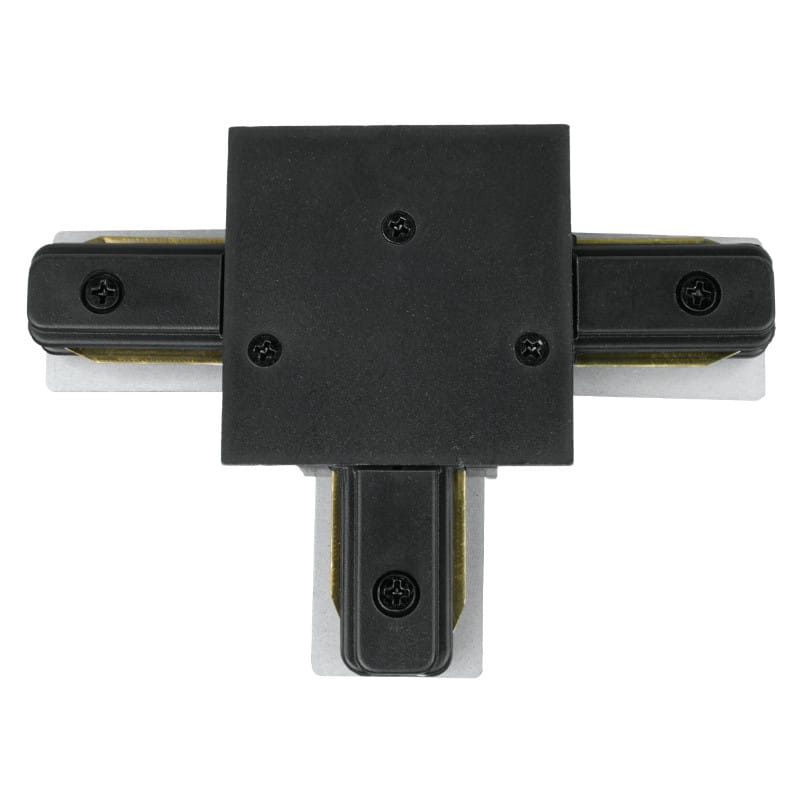

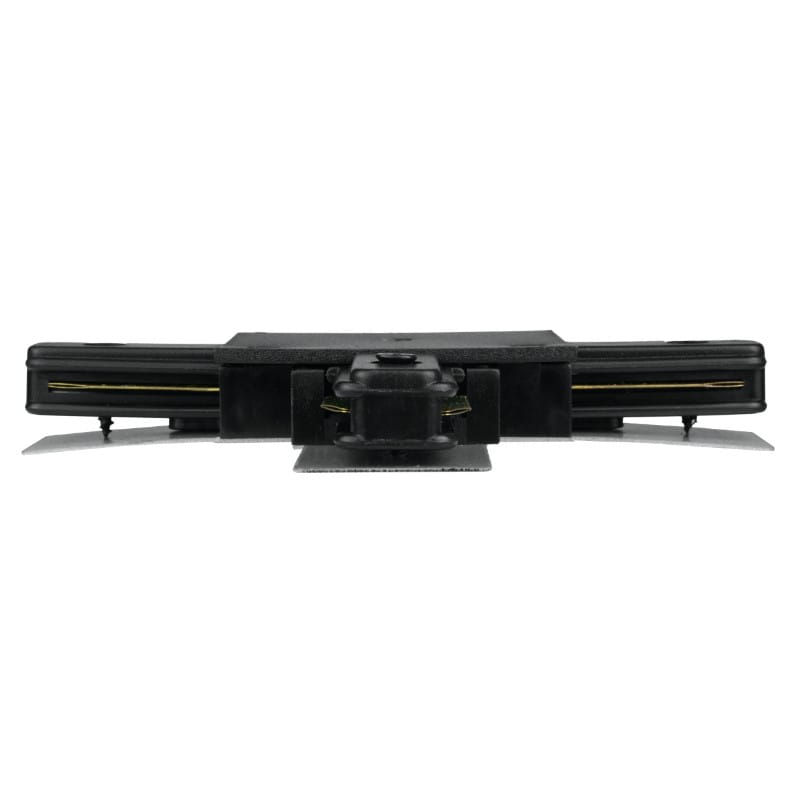

STF-T-B Złączka typu "T" do szyny podtynkowej, czarna, X-LINE

Łącznik typu " T " do szyny oświetleniowej podtynkowej z serii X-LINE, DPM, czarny

Kątowa złączka szynowa do montażu szyn oświetleniowych 1-fazowych X-LINE pod kątem prostym.

Złączka " T " pozwala na tworzenie rozgałęzionych w 3 kierunkach ciągów oświetleniowych na ścianie lub suficie.

Złączka STF-T-B w kolorze czarnym doskonale komponuje się z szynami podtynkowymi i innymi elementami oświetlenia, tworząc razem spójną całość.

System oświetlenia szynowego serii X-LINE, marki DPM to system 1-fazowy, pozwalający na włączanie/wyłączanie wszystkich źródeł światła systemu jednocześnie.

Złączki szynowe w serii X-LINE

Łączniki szynowe przekazują napięcie do kolejnej szyny z łącznika zasilającego zamocowanego na pierwszej szynie w ciągu. Złączki należy dobrać do preferowanego sposobu montażu odpowiednio złączki podtynkowe lub natynkowe analogicznie do wybranych szynoprzewodów.

Nasze złączki umożliwiają łatwe i szybkie połączenie segmentów szyn X-LINE, pozwalając na tworzenie złożonych struktur oświetleniowych dopasowanych do specyficznych potrzeb i wymagań każdej przestrzeni.

Możesz łączyć ze sobą szyny w różne kształty geometryczne. Łącznik szynowy jest odpowiedni także do łączenia szyn podwieszonych pod sufitem przy użyciu zestawu linkowego.

Jaki masz wybór w złączkach serii X-LINE?

Posiadamy w ofercie do szyn natynkowych złączki zasilające: "L", "I", końcowe oraz inne złączki szynowe, takie jak: "I", "L", "T", "X", elastyczną, końcową, lampową oraz zestawy linkowe, wszystko w kolorze białym i czarnym. W przypadku szyn podtynkowych posiadamy złączki końcowe lub w kształcie litery "I", "L", "T" oraz "X".

Zapoznaj się z asortymentem serii X-LINE i zaplanuj oświetlenie w swoim domu.

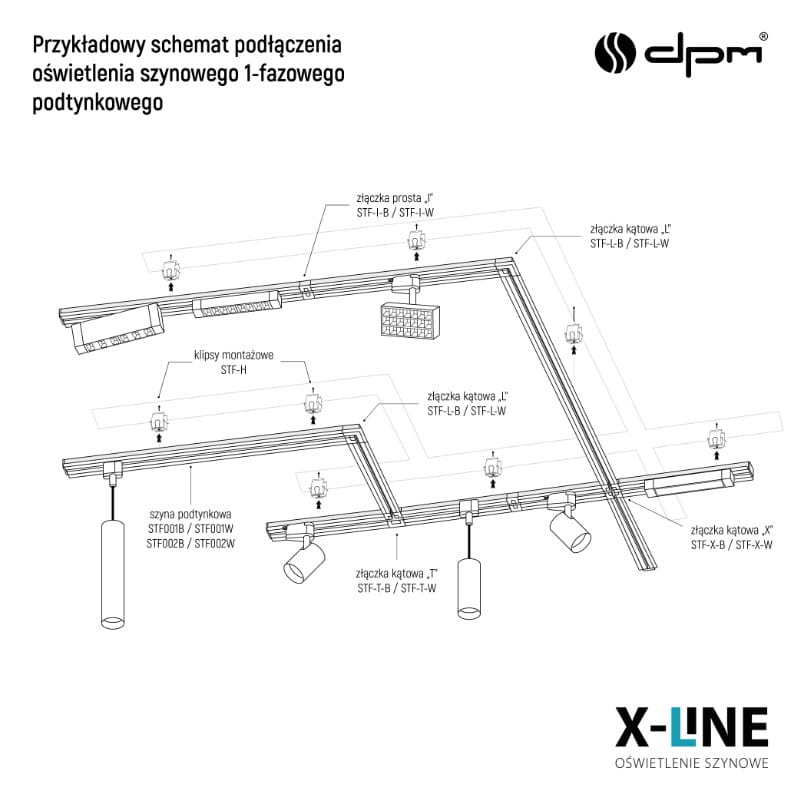

Jak zaprojektować oświetlenie szynowe X-LINE w twojej przestrzeni?

Bazowym produktem systemu szynowego X-LINE są szynoprzewody o długości 1 m lub 2 m, dostępne w kolorze białym lub czarnym. Należy zacząć od wyboru preferowanego sposobu montażu - podtynkowego lub natynkowego (natynkowy można również podwiesić używając zestawu linkowego). Każda szyna zawiera złączkę zasilającą, umożliwiającym podłączenie bezpośrednio do sieci AC 230 V, oraz zaślepkę końcową.

Możesz łączyć szyny w różne kształty geometryczne, korzystając z złączek w kształcie litery I, T, X, L, oraz złączki elastycznej.

Źródła światła można dobrać dowolnie z szerokiej oferty produktów X-LINE i skomponować oświetlenie według indywidualnych potrzeb. Reflektory, lampy wiszące i szynowe niezależnie od Twojego wyboru, możesz je wpinać i wypinać w dowolnym miejscu na całej długości szyny. Używając złączki STAB / STAW, która pełni funkcję podsufitki możesz podłączyć do szyny dowolną lampę zasilaną napięciem AC 230 V~.

Montaż złączek szynowych

Złączki szynowe pasują do systemu szynowego 1-fazowego DPM. Montaż jest prosty i nie wymaga narzędzi. Montaż należy wykonywać jedynie wewnątrz pomieszczeń. Inne złączki stosujemy przy szynach natynkowych i inne przy szynach podtynkowych, należy dopasować łączniki do sposobu montażu.

Montaż złączek jest bardzo prosty. Niezależnie od rodzaju złączki należy w pierwszej kolejności odkręcić śrubki od złączki, następnie wsunąć złączkę w szynoprzewód i przykręcić śrubki z powrotem.

W przypadku złączki zasilającej musimy dodatkowo doprowadzić do niej kable zasilające sieci AC 230 V. Na cały jeden układ szynowy połączony złączkami zasilanie należy podłączyć w jednej złączce zasilającej na 20 m szynoprzewodów (1 złączka zasilająca na 20 m szynoprzewodów).

Zazwyczaj przewody instalujemy w złączce zasilającej końcowej, która znajduje się w komplecie z szyną. Jednak, jeśli przewody zasilające są wcześniej wyprowadzone i wypadają np. na łączeniu szyn, należy dobrać odpowiednią złączkę zasilającą prostą (STRMW / STRMB) lub kątową (STLPW / STLPB) i zastąpić nią złączkę zasilającą końcową z szyny.

Cechy charakterystyczne złączki STF-T-B:

• Rodzaj: łącznik szynowy 1-fazowy.
• Kształt: kątowy, typ „T”.
• Do montażu szyn: podtynkowego.

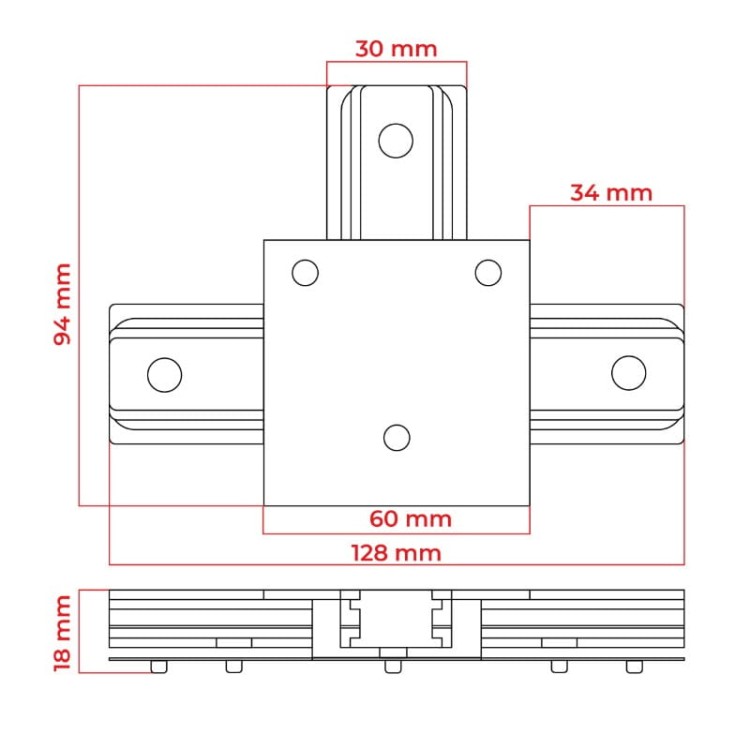

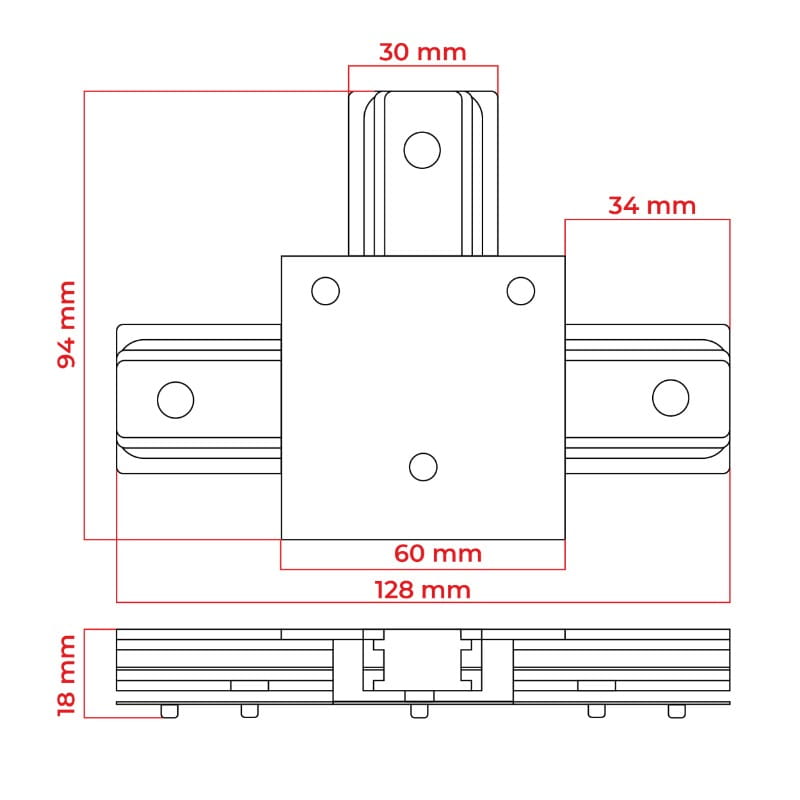

• Wymiary: 95 x 130 x 18 mm
• Kolor: czarny.
• Materiał: aluminium.
• Stopień ochrony: IP20.

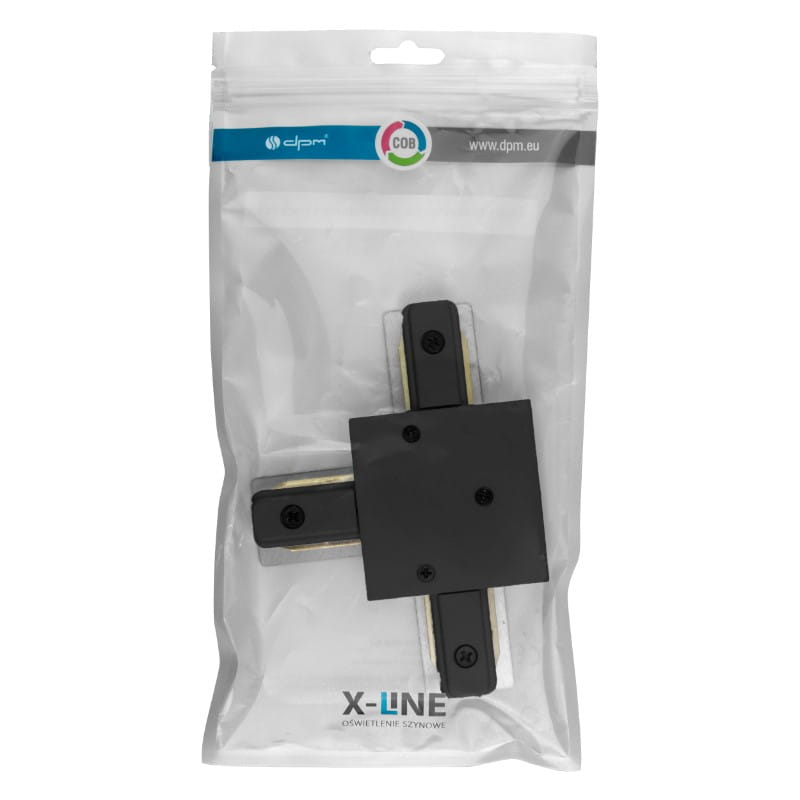

• Opakowanie: woreczek.

System szynowy DPM oferuje również złączki w kolorze białym, innym kształcie oraz złączki zasilające i natynkowe.

Zapoznaj się z oświetleniem szynowym X-LINE!
